Кабели АКРНБбГ 4х6

Обозначение маркировки кабеля АКРНБбГ 4х6:

А - проводник из алюминия
К - Контрольный
Р - изоляционное покрытие проводников из резины
Н - резиновая защитная оболочка не распространяющей горение
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Г - без защитной оболочки
4 - число проводящих ток жил
6 - сечение токопроводящих жил

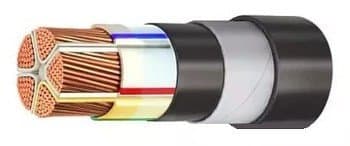

Строение кабеля АКРНБбГ 4х6:

Кабельное изделие контрольное с жилами от 4 до 52 сечением 0.75—6,0 мм2 из одной алюминиевой проволоки, резиновой изоляцией типа РТИ-1, сердечником из изолированных жил без скрутки (в количестве до четырех) при наличии последующих повивов, оболочкой из резины, не распространяющей горение, броней из дной профилированной стальной ленты.

Условия эксплуатации кабеля АКРНБбГ 4х6:

Предназначен для присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного до 660 В частоты до 100 Гц или постоянного напряжения до 1000 В.
Кабель эксплуатируется при нагреве окружающей среды от -50 до +50°С и относительной влажности воздуха до (98 ±2)% при нагреве +40°С.
Кабели могут быть проложены на открытом воздухе при условии обеспечения их защиты от механических повреждений и воздействия прямых световых лучей.
Допускается прокладка кабелей во взрывоопасных помещениях классов В-1 и В-1а.
Допускается прокладка кабелей под водой и в местах, где кабель подвергается значительным растягивающим усилиям.
Длительно допустимая температура на жилах кабелей - не должна превышать +65°С.
Прокладка кабелей без предварительного нагрева может производиться при нагреве не ниже 15°С.
Кабель соответствует ГОСТ 1508-78.

Спецификация кабеля АКРНБбГ 4х6:

Номинальная толщина изоляции:
- для сечений 0,75; 1,0; 1,5; 2,5; 4 мм2 – 1,0 мм;
- для сечений 6,0; – 1,2 мм.
Допускаемое минусовое отклонение от номинальной толщины изоляции 0,1 мм.
Сопротивление изоляции жил кабелей в готовом виде не менее 60 х 106 Ом х км.
В готовом виде кабели испытывают переменным напряжением 2,5 кВ в течение 5 мин.
Допускается испытание жил после пребывания в воде в течение 6 ч переменным напряжением 2,5 кВ в течение 5 мин.
Степень жесткости 6 по ГОСТ 20.57.406-81.
Масса кабелей изменяется от 270 до 2380 кг/км.
Внешний диаметр изменяется от 14,2 до 37,0 мм.
Период работоспособности при условии соблюдения потребителем правил монтажа, утвержденных в установленном порядке, условий эксплуатации и хранения, установленных настоящим стандартом, должен быть не менее 15 лет, а при прокладке в помещениях, туннелях, каналах — 25 лет.
