Кабель ИКБ-4 6

Обозначение маркировки кабеля ИКБ-4 6:

И - Импульсный
К - Кабель
Б - Броня из профилированной нержавеющей ленты
4 - Модификация
6 - сечение токопроводящих жил

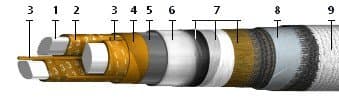

Строение кабеля ИКБ-4 6:

ИКБ-4 предназначены для эксплуатации в условиях фиксированного монтажа и работы в режиме униполярных импульсов напряжения амплитудой до 80 кВ.
ИКБ-4 - импульсный кабель, бронированный, номер разработки 4.
Провод состоит из одной изолированной жилы, скрученной меднопроволочные, конструкции 19x0,64, номинальным сечением 6,0 мм2.
Поверх токопроводящей жилы (внутреннего проводника) наложены:
слой полупроводящего полиэтилена номинальной толщины 0,7 мм;
изоляция из стабилизированного полиэтилена низкой плотности толщиной не менее 12 мм;
слой полупроводящего полиэтилена номинальной толщиной 0,9 мм.
Внешний проводник выполнен по изоляции в виде меднопроволочной оплетки номинальным диаметром не более 0,30 мм.
Коэффициент поверхностной плотности оплетки - не менее 90%.
Поверх внешнего проводника наложена оболочка из светостабилизированного полиэтилена низкой плотности толщиной не менее 1,5 мм.
В кабеле поверх оболочки накладывается броня из профилированной нержавеющей стальной ленты толщиной 0,3-0,5 мм.
Допускается применение ленты из алюминиевого сплава марки АМУ толщиной 0,4-0,5 мм.
Нормированная (строительная) длина продукции - не менее 30 м.
>
Условия эксплуатации кабеля ИКБ-4 6:Диапазон температурных режимов эксплуатации кабелей от минус 60 до 85°С.
Температура монтажных изгибов не ниже минус 40°С.
Пониженное атмосферное рабочее давление до 5,3·104 Па (400 мм рт. ст.), предельное до 1,2·104 Па (90 мм рт.ст.).
Относительный показатель содержания влаги в воздухе до 98% при нагреве до 35°С.
Допустимый радиус изгибания кабеля - 10 внешних диаметров.
Кабель устойчив к воздействию солнечного излучения, динамической пыли (песок), плесневых грибов.
Кабель устойчив к воздействию синусоидальной вибрации, механического удара многократного и одиночного действия, линейного ускорения и акустического шума.
Кабели изготовляются в климатическом исполнении В в соответствии с ГОСТ 15150-69.
Кабели соответствуют требованиям ТУ 16-505.731-82.

Спецификация кабеля ИКБ-4 6:

Электрическое сопротивление токопроводящей жилы постоянному току: в процессе приемки и отгрузки - ГОСТ 22483-77 на период работоспособности и сохранения - 120% значений в процессе приемки и отгрузки.
Расчетное напряжение при испытаниях переменного электротока на частотах 50 Гц в течение 1 мин, кВ:
в процессе приемки и отгрузки - 50 на период работоспособности и сохранения - 35.
Напряжение начала частичных разрядов в изоляции при частоте 50 Гц в процессе приемки и отгрузки, кВ, не менее - 29
Электрическое сопротивление связи при частоте 10 МГц на 1 м длины, мОм, не более:
для кабеля марки ИКБ-4 - 50
наименьший период наработки кабелей, ч - 3 000 (число импульсов напряжений) - (200)
Минимальный срок сохраняемости кабелей, лет - 15
наименьший период эксплуатации кабеля ИКБ-4 6 - 15
95%-ный ресурс кабелей, ч:
- при нагреве 85°С и напряжении до 80 кВ - 4 000
- при нагреве 70°С и напряжении до 64 кВ - 5 000
- при нагреве 50°С и напряжении до 40 кВ - 10 000
