Кабели КАСГЭфЭфКГнг(A)-HF 8х2х0,6

Обозначение маркировки кабеля КАСГЭфЭфКГнг(A)-HF 8х2х0,6:

К - Кабель
А - Автоматизации
С - Систем управления
Г - Гибкий (многопроволочная проводник)
Эф - отдельный экранирующий слой для каждой жилы из алюмолавсановой ленты
Эф - экран, защищающий от электромагнитных помех из алюмолавсановой ленты
К - Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм
Г - отсутствует защищающая оболочка
нг-HF - оболочка из полимерного композита без содержания галогенов повышенной масло-бензостойкости черного цвета
(А) - тип продукции в зависимости от показателей пожароопасности
8 - число пар
2 - жилы скручены в пары
0,6 - диаметр токопроводящей жилы

Кабели для подключения ПЛК к распределённым системам управления, в том числе, с индивидуальным экранированием групповой прокладки бронированные

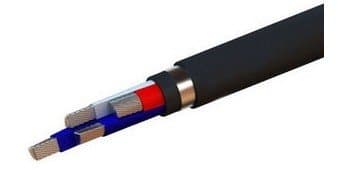

Строение кабеля КАСГЭфЭфКГнг(A)-HF 8х2х0,6:

Пары с многопроволочными медными лужеными жилами диаметром 0,6 мм (7х0,20 мм) или 0,78 мм (7х0,26 мм)
Полиолефиновая изоляция
отдельный экранирующий слой для каждой жилы из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Поверх индивидуального экрана – оболочка пары из безгалогенной полимерной композиции с цифровой или цветовой, или комбинированной кодировкой пары.
Защитный экран - алюмолавсановая лента и медный контактный проводник
оболочка из полимерного композита без содержания галогенов повышенной масло-бензостойкости черного цвета
Броня в виде оплетки из оцинкованных стальных круглых проволок диаметром 0,3 мм.

Сфера использования КАСГЭфЭфКГнг(A)-HF 8х2х0,6

Симметричные кабели оснащены парами проводников с индивидуальными экранами и предназначаются для группового фиксированного прокладывания в комплексах промавтоматизации для подключения логических контроллеров с возможностью программированию (ПЛК) в распределенных управленческих системах (DCS) в условиях повышенных показателей электромагнитных EMI-помех.

Спецификация кабеля КАСГЭфЭфКГнг(A)-HF 8х2х0,6:

Кабели не выделяют коррозионно-активных газообразных продуктов, обладают лучшими показателями по дымо- и газовыделению, чем у кабелей исполнения нг(A)-LS.
Кабели соответствуют требованиям нормативных документов «технического порядка, который регламентирует пожарную безопасность», в том числе установленным в ГОСТ Р 53315-2009 (п.5.3, ПРГП 1) по нераспространению горения при групповой прокладке (категория А) и имеют соответствующий сертификат пожарной безопасности.
Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – П1.8.1.2.1.
Кабели эксплуатируются внутри и вне помещений.
Защищены от грызунов.
Электроспоротивление изоляционного покрытия жил при 20 °С, не менее, - 5000 МОм x км
Электрическая ёмкость, не более, - 102 нФ/км
рабочее электронапряжение, не больше, - 300 В
минимальный радиус изгибаниянияния – 15 (10 – допускается однократно) * Dн мминтервал эксплуатационных температур °С:
Монтаж от –15 до +50 С
использование от – 60 до + 70 С
период эксплуатации кабельного изделия КАСГЭфЭфКГнг(A)-HF 8х2х0,6 - 20 лет.
