Кабели КГМЭВЭПВ 6x2x0,75

Обозначение маркировки кабеля КГМЭВЭПВ 6х2х0,75:

К - Кабель
Г - Гибкий
М - Монтажный
Э - отдельный экранирующий слой для каждой жилы
В - изоляция - произведена из ПВХ пластиката
Э - экран, защищающий от электромагнитных помех
П - Оплетка –из стальных проволок, прошедших процедуру цинкования
В - внешний защитный слой – из поливинилхлоридного полимерного пластиката
6 - число пар
2 - жилы скручены в пары
0,75 - диаметр проводника

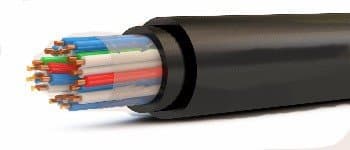

Строение кабеля КГМЭВЭПВ 6х2х0,75:

1.Проводники эл. тока – из проволок, выполненных из меди пониженной твердости, и в соответствии с ГОСТом 22483-77, не ниже класса:
- 3 для расчетных сечений 2,5 мм2 ;
- 4 для расчетного сечения 4 мм2.
2. Изоляция – из поливинилхлоридного полимерного пластиката.
3.Жилы с изоляционным покрытием повиты в кабель, парной или тройной скрутки. Шаги повива жил с изоляционным покрытием в парах и триадах согласованные.
4.Индивидуальный защитный экран, выполненный из фольгированного композита. Под экраном прокладывается пара меднолуженых контактных проволок.
5. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
6.Сердечник - жилы с изоляционным покрытием, с экраном или без него, пары или тройки повиты в сердечник 7.Поясной изоляционный слой - лента-полимер.
8.Экран, защищающий от электромагнитных помех – из специального композиционного вещества с оболочкой из фольги. Экранирующее покрытие располагается металлической частью внутрь. Под экраном прокладываются две меднолуженые контактные.
9.Внутренний защитный слой - из поливинилхлоридного полимерного пластиката.
10. Оплетка –из стальных проволок, прошедших процедуру цинкования.
11.Внешний защитный слой - изготовлен из поливинилхлоридного полимерного пластиката.

Сфера использования кабеля КГМЭВЭПВ 6х2х0,75:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 1 кВ и переменное напряжение не более 0,66 кВ с частотой 50 Гц. Могут применяться на территориях с повышенной взрыво – и пожароопасностью.

Спецификация кабеля КГМЭВЭПВ 6х2х0,75:

Для неподвижного подключения приборов и устройств, при условии нагрева проводников не более 70 С и для множественного монтажа в кабельных сооружениях.
Кабель может использоваться на территориях повышенный вызрывоопасности любого класса, а также в искробезопасных эл. Цепях.
Класс пожароопасности согласно ГОСТ Р 53315-2009: - - О1.8.2.3.4 для продукции, не позволяющей возгоранию распространятся при одиночном монтаже.
Кабели марок применяются для одиночной прокладки в кабельных сооружениях и производственных помещениях. При групповой прокладке – обязательное применение средств пассивной огнезащиты.Продукция не распространяет горение в случае одиночной прокладки.
При соблюдении температурного режима во время хранения и использования кабеля, материалы не выделяют опасных для человека и окружающей среды веществ.
Кабельные изделия прокладывают согласно действующим «правилами и порядком устройства электрических устройств и установок» (ПУЭ).
Вид исполнения по климату УХЛ и Т, 2-5 категории размещения согласно ГОСТу 15150-69.
Диапазон штатных температур функционирования – 50 С до + 50 С
относительное содержание влаги в воздухе при температурном режиме внешнего пространства до +35 С......... до 98%
минимальный радиус изгибаниянияния при прокладывании кабельных изделий в броне или в оплетке из проволочной стальной оцинковки - 10 D.
Прокладка и монтаж кабельных изделий без предварительного нагрева осуществляется в температурном диапазоне от -15
эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20°С согласно ГОСТ 22483-77.
Сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°С должно быть как минимум:
в процессе приемки и отгрузки:
245 Мом для продукции с проводниками расчетным сечением 0,5 мм2,
240 МОм для продукции с расчетным сечением 0,75 мм2 и более;
на время работы и складирования более 100 МОм.
Расчетная частота – 50Гц
строительная протяженность - не меньше 150 м. Производится поставка кабельных изделий любой протяженности, которая согласована с покупателем.
Гарантийный период работы – 2 года. Расчетный гарантийный срок начинается с момента ввода кабеля в эксплуатацию, но не позднее шести месяцев. с даты производства.
Срок эксплуатации кабеля КГМЭВЭПВ 6х2х0,75 не меньше 20 лет, если соблюдаются эксплуатационные условия, а также требованию по перевозке и сохранению.
