Кабели КГМЭВВнг 10х2х0,5

Обозначение маркировки кабеля КГМЭВВнг 10х2х0,5:

К - Кабель
Г - Гибкий
М - Монтажный
Э - отдельный экранирующий слой для каждой жилы
В - внутренний защитный слой - из полимерного ПВХ-пластиката повышенной пожаробезопасности
В - внешняя оболочка - полимерный ПВХ-пластикат, устойчивый к горению
10 - число пар
2 - жилы скручены в пары
0,5 - диаметр токопроводящей жилы

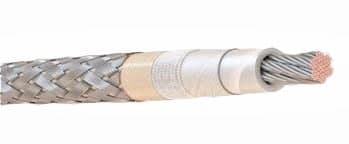

Строение кабеля КГМЭВВнг 10х2х0,5:

Жилы, проводящие ток, меднопроволочные
изоляция изготовленная из ПВХ пластиката
скрутка в кабель из троек, пар, либо одиночных проводников
отдельный экранирующий слой для каждой жилы наложен обмоткой с перекрытием не менее 15% из вещества, представляющего собой слой алюминия на полимерной основе, защищённого слоем фольги.
Обмотка – полимерная лента, расположенная над защитным экранирующим слоем
сердечник - жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
Поясной изоляционный слой - представлена лентой из полиэтилентерефталата
внутренний защитный слой - из полимерного ПВХ-пластиката повышенной пожаробезопасности
внешняя оболочка - полимерный ПВХ-пластикат, устойчивый к горению.

Сфера использования кабеля КГМЭВВнг 10х2х0,5:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 750 и 1000 В, и переменное напряжение не более 500 и 660 В с частотой 50 Гц.

Условия эксплуатации и монтажа кабеля КГМЭВВнг 10х2х0,5:
используются на территориях повышенной взрывопасности любого класса, а также в искробезопасных эл. Цепях.
Класс пожароопасности согласно ГОСТ Р 53315-2009:
- О1.8.2.3.4 для продукции, не позволяющей возгоранию распространятся при одиночном монтаже;
- П1.8.2.3.4 для кабелей, препятствующих распространению возгорания при прокладке в пучках.
К маркировке добавляются буквы:
i – для продукции, используемой в искробезопасных электрических цепях (КГМЭВВ-i);
Ц – для продукции с изолированными проводниками, промаркированными цифрами (КГМЭВВЦ);
вид исполнения по климату УХЛ и Т, 2-5 категории размещения согласно ГОСТу 15150-69
эл. Сопротивление проводника постоянному току, определенное для длины 1000 м и температуры 20°С согласно ГОСТ 22483-77
сопротивление изоляции проводника электрическому току, рассчитанное на 1000 м длины и температуру 20°С должно быть как минимум: 245 Мом для продукции с проводниками расчетным сечением 0,5 мм2, в процессе приемки и отгрузки: 240 МОм для продукции с расчетным сечением 0,75 мм2 и более; на время работы и складирования более 100 МОм.
Продукция устойчива к влиянию внешней температуры от -50°С до +50°С.
Кабель устойчив к влиянию воздуха влажностью не более 98% при нагреве воздуха не более 35°С
кабельные изделия могут прокладываться без предварительного нагрева в температурном диапазоне от -15 С
минимальный радиус изгибаниянияния, 6 фактических внешних диаметров кабельного изделия
нормированная (строительная) длина, более - 150 м
гарантийный период работы – 2 года
Срок эксплуатации кабеля КГМЭВВнг 10х2х0,5 не менее 25 лет
