Кабели КПАПЭфВ 10х3х1,2

Обозначение маркировки кабеля КПАПЭфВ 10х3х1,2:

К - Кабель
П - Промышленной
А - Автоматизации
П - изоляционный слой проводника выполнен из ПЭТ
Эф - отдельный экранирующий слой для каждой жилы из ламинированной алюминиевой фольги
В - внешний слой, произведенных из поливинилхлоридного полимерного пластиката обычной теплостойкости
10 - число простейших пучков (троек)
3 - скрутка жил - по три
1,2 - диаметр токопроводящей жилы

Кабели для подключения ПЛК к распределённым системам управления, в том числе, с индивидуальным экранированием одиночной прокладки

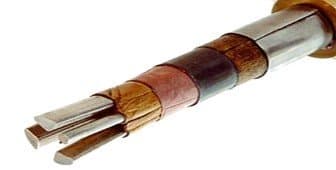

Строение кабеля КПАПЭфВ 10х3х1,2:

Многопроволочные медные луженые жилы диаметром 1,20 мм (16х0,26 мм)
изолирующий слой изготовлен из ПЭТ
Скрутка в тройки
Каждая тройка в индивидуальном экране из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки и наложенной поверх экрана цветной поясной изоляцией из ПВХ пластиката
внешний слой, произведенных из поливинилхлоридного полимерного пластиката обычной теплостойкости (КПАПЭфВ) или ПВХ пластиката повышенной морозостойкости (КПАПЭфВм) серого цвета.

Сфера использования КПАПЭфВ 10х3х1,2

Кабели симметричные троечной скрутки предназначены для одиночной стационарной прокладки в системах промышленной автоматизации для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS), а также подключения пьезоэлектрических датчиков.

Спецификация кабеля КПАПЭфВ 10х3х1,2:

Соответствует требованиям нормативных документов «технического порядка, который регламентирует пожарную безопасность», в том числе установленным в ГОСТ Р 53315-2009 (п.5.2, ПРГО 1) по нераспространению горения при одиночной прокладке.
Класс пожарной опасности кабелей по ГОСТ Р 53315–2009 – О1.8.2.3.4.
Эксплуатируется внутри и вне помещений, при наличии защиты от ультрафиолета и агрессивных погодных условий.
Электроспоротивление изоляционного покрытия жил при 20 °С, не менее, - 5 МОм x км
Электрическая ёмкость, не более, - 90 нФ/км
рабочее электронапряжение, не больше, - 300 В
минимальный радиус изгибаниянияния – 10 (7 – допускается однократно) * Dн мминтервал эксплуатационных температур °С:
Монтаж от –10 до +50 С
использование от – 40 до + 70 С
период эксплуатации кабельного изделия КПАПЭфВ 10х3х1,2 - 20 лет.
