Кабели КВБбШвнг(A)-FRLS 19х2,5

Обозначение маркировки кабеля КВБбШвнг(A)-FRLS 19х2,5:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - Без подушки
Швнг-LS - защитная покров-оболочка в форме выпрессованного шланга из поливинилхлоридного полимер-пластиката со сниженным уровнем горючести и низкими показателями дымо\/газовыделения
FR - Огнестойкий
(А) - тип продукции в зависимости от показателей пожароопасности
19 - количество проводников
2,5 - сечение токопроводящих жил

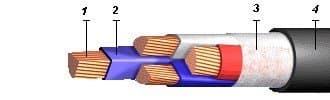

Строение кабеля КВБбШвнг(A)-FRLS 19х2,5:

1. Проводник - изготовлен из меди, однопроволочная, соответствует классу 1 по ГОСТ 22483.
2. Термобарьер - обмотка двумя слоями слюдосодержащих лент. Толщина лент не менее 0,12 мм.
3. Изоляция - из полимерного ПВХ со сниженным уровнем опасности возгорания с низким дымо-, газовыделением.
4. Скрутка - жилы с изоляционным покрытием повиты. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга.
5. Внутренний защитный слой - из полимерного ПВХ со сниженным уровнем опасности возгорания с низким дымо-, газовыделением. Внутренний защитный слой наложена особым методом заполнения, что придает кабельному изделию близкую к цилиндрической форму.
6. Защищающая оболочка:
- бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защищающий шланг, из полимерного ПВХ со сниженным уровнем опасности возгорания с низким дымо-, газовыделением.

Сфера использования кабеля КВБбШвнг(A)-FRLS 19х2,5:

Кабельные изделия предназначаются для неподвижного монтажа к электроприборам, аппаратам, сборкам электрораспределительных устройств с номиналами переменного электронапряжения 0,66 кВ (100 Гц), постоянного - 1 кВ.
Кабельные изделия можно использовать за пределами гермозоны на атомных электростанциях в комплексах АС 2, 3, 4 классов согласно классификатора ОПБ 88\/97 (ПНАЭ Г-01-011).

Спецификация кабеля КВБбШвнг(A)-FRLS 19х2,5:

Кабели должны соответствовать классу пожарной опасности П1б.3.2.2.2. согласно ГОСТ Р 53315
Кабели в исполнении должны иметь низкое дымообразование при горении и тлении.
Дымообразование не должно приводить к снижению светопроницаемости в испытательной камере более чем на 50%.
Огнестойкость кабелей должна быть не менее 120 минут.
Исполнение по климату УХЛ, Т категорий размещения 5 в соответствии с ГОСТ 15150-69
разность температуры функционирования от - 50 оС до +50 оС
относительный показатель содержания влаги в воздухе при нагреве до +35 оС до 98 %
без предшествующего обогрева кабеля монтаж осуществляется при нагреве не менее – 7 оС
радиус изгибания при прокладке и монтаже: 10 диаметров по наружной оболочке кабельного изделия
кабельные изделия стойки к монтажным изгибаниям
максимально разрешенная температура проводников во время работы 70 оС
нормированная (строительная) длина продукции, не менее 150 м
гарантийный период работы 3 12 месяцев с даты введения кабельного изделия в эксплуатацию
период работоспособности:
при монтаже в грунтах (траншеях) и на эстакадах, не менее 15 лет
при прокладке в помещениях, каналах, туннелях, не менее 25 лет
