Кабели КВН 40-2

Обозначение маркировки кабеля КВН 40-2:

К - Кабель
В - Высоковольтный
Н - Некоронирующий
40 - для работы в режиме униполярных видеоимпульсов амплитудой до 40 кВ
2 - исполнение, от которого зависят добавочные элементы в конструкции кабеля

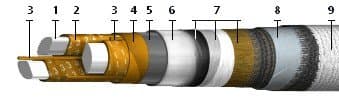

Строение кабеля КВН 40-2:

Кабель высоковольтный некоронирующий;
Провод состоит из одной изолированной жилы, скрученной из медных мягких проволок

Условия эксплуатации кабеля КВН 40-2:

Температура окружающего воздуха от минус 60 до 85°С.
Максимальная рабочая температура для кабеля КВН 40-2 - 85°С
Пониженное атмосферное рабочее давление до 0,67·103 Па (5 мм рт.ст.).
Относительный показатель содержания влаги в воздухе до 98% при нагреве до 35°С.
Кабель устойчив к воздействию: синусоидальной вибрации, механического удара многократного и одиночного действия, линейного ускорения, акустического шума.
В процессе эксплуатации кабелей не допускается:
Прикладывать к кабелям продольные механические усилия.
Производить монтаж при температурах ниже минус 10 и выше 30°С.
Производить технологические операции с нагревом выше 65°С до окончания монтажа.
Изгибать кабели при монтаже в направлении, противоположном естественному изгибу.
Допустимый радиус изгибанияния кабельных изделий - от 20 диаметров по наружной оболочке кабельного изделия кабеля.
Кабели изготовляются в климатическом исполнении В в соответствии с ГОСТ 15150-69.
Кабели соответствуют требованиям ТУ 16-505.577-74.

Технические характеристики кабеля КВН 40-2
наименьший период наработки, ч: кабелей марки КВН: при нагреве 85°С - 3000
при нагреве 70°С и напряжении на 10% ниже номинального - 3500
при нагреве 50°С и напряжении на 25% ниже номинального - 4000
кабелей марки КВНС: при нагреве 70°С - 5000
при нагреве 50°С и напряжении на 25% ниже номинального - 6000
Минимальный срок сохраняемости, лет - 15
наименьший период эксплуатации кабеля КВН 40-2 - 15 лет
Значение 95-процентного ресурса, ч: кабелей марки КВНС - 10 000
кабелей марки КВН: при нагреве 85°С - 4000
при нагреве 70°С и напряжении на 10% ниже номинального - 5000
при нагреве 50°С и напряжении на 25% ниже номинального - 10 000
