Кабели КВОРЭН 1х6-5

Обозначение маркировки кабеля КВОРЭН 1х6-5:

К - Кабель
В - Высоковольтный
О - Для аэродромных огней
Р - резиновое изоляционное покрытие
Э - Экранированный
Н - резиновая защитная оболочка нераспростаняющей горение
1 - число проводящих ток жил
6 - сечение токопроводящих жил
5 - расчетное напряжение, кВ

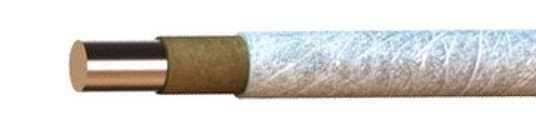

Строение кабеля КВОРЭН 1х6-5:

1. Проводник скрученная из медных или медных луженых проволок (класс 2) сечением 6,0 кв.мм
2. Экран из электропроводящей резины, толщиной 0,5 мм
3. Резиновый изоляционный слой на основе этиленпропиленового каучука, толщиной 3 мм
4. Обмоточный слой - из полимерной ПЭТФ-пленки марки ПЭТ-Э
5. Меднопроволочный экран, сечение экрана - 6,0 кв.мм
6. Резиновая защитная оболочка типа РШН-2, не распространяющей горение, толщиной 1,5 мм

Сфера использования кабеля КВОРЭН 1х6-5:

Кабели предназначены для аэродромных огней на расчетное напряжение 5000 В переменного тока частоты 50 Гц, применяемых в системах светосигнального оборудования аэродромов.

Кабели изготаваливаются для эксплуатации во всех макроклиматических районах на суше и море, кроме макроклиматического района с очень холодным климатом. Кабели используются для монтажа под навесом, в помещениях или объемах, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе. Кабельные изделия стойки к изгибу при радиусе изгиба, равном 15 номинальным наружным диаметрам кабеля на угол ±90°, число циклов изгибов - не менее 100. Прочность при растяжении резиновой оболочки - не менее 5,39 МПа (55 кгс/кв.мм.); относительная удлиненность при разрыве резиновой оболочки - не менее 250% и изоляции - не меньше 300%. Кабельные изделия отличаются стойкостью к озона, плесневых грибов, влаги, минеральных масел, бензина, керосина и слабых растворов солей, кислот и щелочей. Продукция не распространяет горение в случае одиночной прокладки.

наименьший период наработки кабелей - 50000 часов.

наименьший период эксплуатации кабеля КВОРЭН 1х6-5 - 15 лет.
