Кабели СБМВБАуБпШп 16х2х1,5
СБМВБАуБпШп 16х2х1,5 – сигнально-блокировочный кабель, разработанный для выполнения прокладки линий связи и подключения систем сигнализации, в которой используется множество компонентов. Одним таким проводом можно подключить до 30 блоков, так как в нем может содержаться до 60 жил, которые представляют собой несколько свитых вместе проволок под полиэтиленовой изоляцией. Для удобства подключения производитель использовал изоляцию из цветного полиэтилена. В устройстве оболочки кабеля СБМВБАуБпШп 16х2х1,5 имеется наружный шланг из ПЭ, под ним броня, погруженная внутрь оболочки. В качестве экрана имеется алюминиевая трубка. По жилам можно подключать напряжение до 380 В.
- Описание
- Характеристики
Обозначение маркировки кабеля СБМВБАуБпШп 16х2х1,5:
Сб - для сигнализации и блокированияМ - Многопроволочная проводник
вб - материалы, блокирующие влагу
Ау - слой алюминия, усиленная
Б - бронепокров, изготовленный из двух прочных стальных лент
п - В подушке под бронепокровом есть защитный ПЭТ-шланг
Шп - защитная оболочка-покров в виде особого шланга из ПЭТ
16 - число пар
2 - жилы скручены в пары
1,5 - диаметр токопроводящей жилы

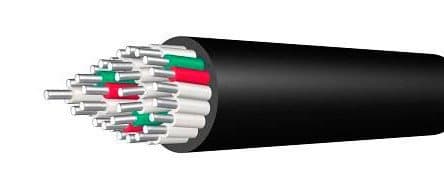

Строение кабеля СБМВБАуБпШп 16х2х1,5:
Жила – медная многопроволочная мягкая проволока диаметром 0,9 или 1,0 мм.Изоляция проводников – композиция изоляционного покрытия из ПЭВД.
Сердечник – скрутка из простейших пучков, число пар в кабельных изделиях в интервале 2-30.
Цвета нитей, выполняющих функцию скрепления, или лент простейших пучков сердечника: голубой (синий), оранжевый (желтый), коричневый, зеленый, серый.
Возможно наличие контрольного, медного, одно- или многопроволочного проводника поверх сердечника.
Влагозащищенность – для защиты кабеля от попадания жидкости и обеспечения необходимой герметичности, применяются специальные нити и ленты, блокирующие поступление воды.Поясной изоляционный слой – ленты ПЭТФ, водоблокирующие ленты, ленты крепированной бумаги.
Оболочка - прессованная или сварная слой алюминия, усиленная.
Защитные оболочки – подушка из битума, полиэтиленовой оболочки, 2-е крепированные бумаги с битумом и бронепокров, изготовленный из двух прочных стальных лент, битумный состав с наружным защитным шлангом из ПЭТ.
Сфера использования СБМВБАуБпШп 16х2х1,5:
Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.Спецификация кабеля СБМВБАуБпШп 16х2х1,5:
Для прокладки в группах всех категорий, кроме подверженных мерзлотным деформациям (вспучивание, морозобойные трещины), в районах, характеризующихся повышенным сверхвысоким электромагнитным влиянием, несудоходных и несплавных реках, со спокойным течением.Кабели предназначены для прокладки механизированным или ручным способом при нагреве воздуха строго выше - 15 ?С.
Количество изгибов, которые возникают при монтаже — не меньше 30 радиусов
штатная температура функционирования — от -50 до +60 °С
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 23,3 и 28,8 соответственно
омическая асимметричность в паре рабочих жил, ом/км — не более 1,5
сопротивление изоляции проводника электрическому току, мом/км, не менее — 5000
функциональная емкость на 1 км протяженности, Нф, не больше — 150
нормированная (строительная) длина продукции – не меньше 600 м.
Период эксплуатации кабельного изделия СБМВБАуБпШп 16х2х1,5 - 20 лет.
В компании Telmark вы можете приобрести Кабель СБМВБАуБпШп 16х2х1,5 по выгодной цене с доставкой по России. Персональный менеджер проконсультирует по всем характеристикам, а также подберет замену или предложит аналоги. В наличии 2276м кабеля.
Индивидуальные скидки для оптовых покупателей. Удобная оплата: наличными в офисе компании Telmark или безналичный расчет. Частичная предоплата и рассрочка обговариваются отдельно с каждым клиентом.
Сделаем ваши покупки выгодными и комфортными. Закажите Кабель СБМВБАуБпШп 16х2х1,5 онлайн или позвоните нам по номеру телефона 8 800 600 40 91.
