Кабели СБПБ 14х0,9

Обозначение маркировки кабеля СБПБ 14х0,9:

Сб - кабель для сигнализации и блокирования
П - внешний полиэтиленовый слой
Б - бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования
14 - количество проводников
0,9 - диаметр токопроводящих жил

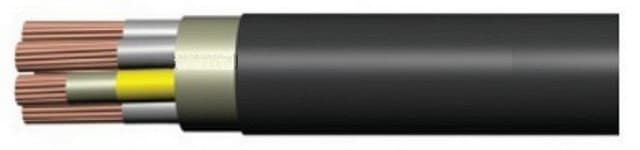

Строение кабеля СБПБ 14х0,9:

1. Проводник - из медной мягкой круглой проволоки номинальным диаметром 0.9мм.
2. Изоляционное покрытие - ПЭТ.
3. Повитая пара - в кабельных изделиях парного повива.
4. Сердечник - моножилы или пары, повитые в сердечник.
5. Поясной изоляционный слой – ПЭТФ-лента.
6. Экран – лента из алюминия (согласованно с клиентом-заказчиком), под экранным слоем смонтирована контакт-проволока из меди с номиналом диаметра 0.4 – 0.6 мм.
7. Оболочка - производится из ПЭТ.
8. Бронезащитный слой - изготовлен из двух стальных лент, прошедших процедуру цинкования.
9. Наружный покров - в кабелях марки СБПБ из стеклопряжи, битума и мелового раствора.

Применение кабеля СБПБ 14х0,9:

Кабель разработан для использования в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В или 380 В переменного тока с частотой не более 50 Гц.


Кабели предназначены для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям.
Кабели разработаны для монтажа в грунтах, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям.

Спецификация кабеля СБПБ 14х0,9:

-исполнение по климатическим условиям - Т и УХЛ, 2, 3, 5 классы размещения согласно ГОСТ 15150
-разность температуры функционирования от - 50°С до +60°С
-относительный показатель содержания влаги в воздухе при нагреве до +35°С до 98 %
-Прокладка производится при нагреве воздуха от-10°С до +60°С
-кабелю требуется дополнительная защита от влияния ультрафиолета.
-радиус изгибанияния кабельных изделий при прокладывании и монтаже не меньше 12 максимальных внешних диаметров кабельного изделия
-сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм - не больше 28,8 Ом/км
-электросопротивление изоляционного слоя жил ТПЖ при нагреве + 200 C : как минимум 5000 Мом*км
-напряжение при испытаниях на частотах 50 Гц между кабельными жилами в течение 1 мин 2500 в
-функциональная емкость при переменном электротоке на частотах 800\/1000 Гц
- пар кабельных изделий попарного повива не больше 100 нф/км
- жил кабельных изделий с моножилами не больше 150 нф/км
-показатель затухания парных кабельных изделий сдвоенного повива при переменном электротоке на частотах 800 Гц при величине нагрева +20°С с диаметром проводников 0.9 мм – не более 1.04 дБ/км
-переходящее затухание на ближайшей оконцовке между какими угодно парами кабельных изделий парного повива при переменном электротоке на частоте 800 Гц и протяженности 300 м
- для 100% значений - не менее 60 дБ
- для 80% значений - не менее 62 дБ
-относительное растягивание в случае разрыва оболочки : не меньше 300%
-относительное растягивание в случае разрыва изоляционного покрытия: не меньше 300%
-показатель прочности при растягивании оболочки : как минимум 9 Мпа
-показатель прочности при растягивании изоляционного покрытия: как минимум 9 Мпа
-строительная протяженность кабеля: более 300 м
-гарантированный период работы 4,5 года с Момента введения кабельных изделий в эксплуатационный режим
-период эксплуатации кабельного изделия СБПБ 14х0,9 - не менее 12 лет
