Кабели СБПБбПнг(A)-HF 19х1

Обозначение маркировки кабеля СБПБбПнг(A)-HF 19х1:

Сб - для сигнализации и блокирования
П - внешний полиэтиленовый слой
Б - бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Пнг-HF - оболочка из полимерных полиолефинов без содержания галогенов
19 - количество проводников
1 - сечение токопроводящих жил

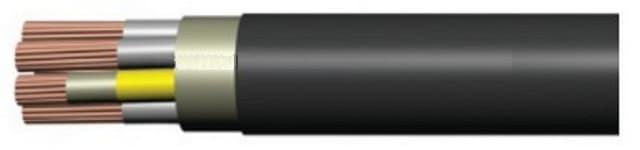

Строение кабеля СБПБбПнг(A)-HF 19х1:

Жила – медная мягкая круглая проволока диаметрами 0,8; 0,9 или 1,0 мм.
Изоляция проводников – композиция полиэтилена изоляционного или полимерный композит, который не содержит галогенов.
Сердечник – скручен из пар в количестве 1-30 изолированной жилы.
Поясной изоляционный слой – из пленки ПЭТФ и ленты из ВБМ. А также прокладывается контрольная жила изолированная пористым полиэтиленом.
Оболочка – шланг из полимер-композита, без содержания веществ-галогенов.
Защитные оболочки – бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования, поверх брони наложен защищающий шланг из полимер-композита, без содержания веществ-галогенов.

Сфера использования СБПБбПнг(A)-HF 19х1

Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Спецификация кабеля СБПБбПнг(A)-HF 19х1:

Кабели с изоляцией из ПЭТ предназначены для монтажа группой в каналах кабельной канализации, коллекторах, в сооружениях наземных и надземных линий метрополитена в условиях повышенной влажности.
Кабели не должны распространять горение при групповой прокладке по категории А ГОСТ Р МЭК 60332-3-22-2005.
Кроме того, кабели могут эксплуатироваться в технологических помещениях атомных станций вне герметичной оболочки, классов 3 и 4 по классификации ОПБ 88/97 (ПНАЭ Г-01-011-97).
Кабели изготовляются в климатическом исполнении В, категория размещения 3, 4 в соответствии с ГОСТ 15150-69.
Прокладка – групповая в служебно-технических помещения, в сооружениях наземных и надземных линий метрополитена, в каналах кабельной канализации, туннелях, коллекторах и пластмассовых трубопроводах при возможности механических воздействий, в местах не характеризующихся электромагнитным влиянием.
Температура прокладывания – строго выше - 15 °С.
Количество изгибов, которые возникают при монтаже – не менее 12 максимальных наружных диаметра.
Кабелю требуется дополнительная защита от влияния ультрафиолета.
Штатная температура функционирования – от минус 40 до 50 °С и относительной влажности до 98% при нагреве до 35 °С.
Поставка производится на деревянных барабанах по ГОСТ 5151-79 строительными длинами не менее 600 м. Допускается поставка кабелей длиной более 300 м.
Период эксплуатации кабельного изделия СБПБбПнг(A)-HF 19х1 - 4,5 года.
