Кабель СКВГ 15

Обозначение маркировки кабеля СКВГ 15:

С - Соединитель
К - Кабельный
В - Высоковольтный
Г - Гибкий
15 - диаметр токопроводящих жил

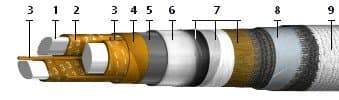

Строение кабеля СКВГ 15:

СКВГ - соединитель кабельный высоковольтный гибкий.
Соединитель состоит из отрезка кабеля, снабженного на концах контактными разъемами.
Проводник (первая жила накала) - центральная: скручена из мягких медных проволок по конструкции 19x0,32 мм (номинальное сечение 1,5 мм2), ГОСТ 22483-77.
Изоляция - поверх первой жилы накала обмотка лентами фторопласта-4ЭН; диаметр по изоляции (2,6+0,2) мм.
Проводник (вторая) - поверх изоляции вторая жила накала номинальным сечением 1,5 мм2 в виде оплетки из медных мягких проволок номинальным диаметром 0,15 мм.
Изоляция - по второй жиле накала обмотка лентами фторопласта-4ЭН; диаметр по изоляции (4,2+0,2) мм.
Проводник (третья) - номинальное сечение 1,5 мм2;
в виде оплетки медными мягкими проволоками номинальным диаметром 0,15 мм.
Изоляция - многослойная: слой кремнийорганической резины;
обмотка лентами фторопласта-4ЭН с промазкой кремнийорганической жидкостью; обмотка лентами фторопласта-4Д; слой кремнийорганической резины; диаметр по изоляции (12,8+0,6) мм.
Экран - оплетка медными мягкими проволоками номинальным диаметром 0,20 мм.
Оболочка - кремнийорганическая резина светло-серого цвета толщиной не менее 1,3 мм.
Наружный диаметр кабеля соединителя: номинальный 16,6, максимальный 17,2 мм.
Конструкция концевых контактных разъемов соединителя соответствует ГОСТ 25675-83.
Контактирующие элементы штекеров разъемов соединены с токопроводящими элементами кабеля методом пайки; место соединения залито компаундом эпоксидным.

Применение и условия эксплуатации кабеля СКВГ 15:
Соединитель кабельный высоковольтный гибкий предназначен для электрического соединения рентгеновской трубки палатного рентгеновского аппарата с блоком питания. Изготовляется для нужд народного хозяйства и поставки на экспорт.

температура внешнего пространства от минус 60 до 85°С.
Повышенная влажность воздуха до 98% при нагреве до 35°С.
При нагреве соединителей выше 200°С и при сжигании отходов, содержащих фторопласт, образуются токсичные газы.
Исполнение по климату соединителей В4 в соответствии с ГОСТ 15150-69.
Соединители устойчивы к воздействию плесневых грибов (допустимая степень зарастания 3), трансформаторного масла и кремнийорганического вазелина при нагреве до 100°С, 1-процентного раствора хлорамина.
Соединители соответствуют ТУ 16.К76-060-91.

Спецификация кабеля СКВГ 15:

Функциональное напряжение: жилы накала - экран 75 кВ синусоидальное при однополупериодном выпрямлении и пульсации 100%; между жилами накала 250 В переменное 50 Гц.
Ток накала номинальный 8 А.
Сопротивление центральной токопроводящей жилы до 120% от значений согласно ГОСТ 22483-77.
Падение напряжения в разъемах при номинальном токе накала, В, не более - 0,05
Падение напряжения в цепях накала соединителя при номинальном токе накала, В/м, не более - 0,1
Емкость между третьей токопроводящей жилой и экраном кабеля соединителя, пФ/м - (110+10)
