Кабели ТППэпБбШв 100x2x0,4

Обозначение маркировки кабеля ТППэпБбШв 100х2х0,4:

Т - Телефонный
П - изолирующий слой изготовлен из ПЭТ
П - внешний полиэтиленовый слой
эп - Экран из ленты, изготовленной из алюмополимера,
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шв - оболочка, представляющая собой выпресованный шланг-оболочка из полимерного ПВХ
100 - число пар
2 - жилы скручены в пары
0,4 - диаметр токопроводящей жилы

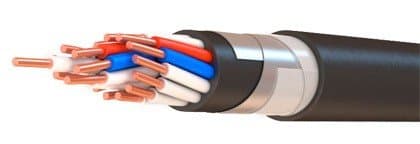

Строение кабеля ТППэпБбШв 100х2х0,4:

1. Проводник из медной мягкой круглой проволоки.
2. Изоляция:
в кабелях марки ТППэпБ - сплошная полиэтиленовая;
в кабелях марки ТПпПБ пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
- слой сплошного полиэтилена,
- слой пористого полиэтилена,
- слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясной изоляционный слой - ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные.
8. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Внешний полиэтиленовый слой.
10. Защищающая оболочка типа Б:
- подушка из битума и крепированной спецбумаги;
- бронепокров, изготовленный из двух прочных стальных лент;
11. Оболочка - шланг-оболочка из полимерного ПВХ.

Сфера использования кабеля ТППэпБбШв 100х2х0,4:

Кабели используются для монтажа в грунтах всех категорий, не характеризующихся повышенной коррозионной активностью по отношению к стальной броне, не подверженных мерзлотным деформациям.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается. Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0.049 - 0.098 МПа (0.5 - 1.0 кгс/см2).

Спецификация кабеля ТППэпБбШв 100х2х0,4:

* исполнение по климату УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также исполнение по климату ТС
* Повышенная температура внешнего пространства: - плюс 60°С
* Пониженная температура внешнего пространства в условиях фиксированного монтажа: минус 50°С
* Повышенная относительный показатель содержания влаги в воздухе при нагреве до +35°С: 98%
* Прокладка и монтаж кабелей производится при нагреве воздуха:
от минус 15 до плюс 60°С для кабелей марки ТППэпБ
от минус 10 до плюс 50°С для кабелей марки ТПпПБ
* Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
* Допустимый радиус изгибанияния кабельных изделий: -не менее 12 диаметров по броне
* нормированная (строительная) длина продукции в зависимости от номинального числа пар:
5-20 - 500 м
30-50 - 400 м
100-150 - 300 м
200-300 - 250 м
400-600 - 200 м
* гарантийный период службы кабельных изделий: 3 года
* наименьший период эксплуатации кабеля ТППэпБбШв 100х2х0,4- 20 лет.
