Кабели ТППэпБГ 200x2x0,4

Обозначение маркировки кабеля ТППэпБГ 200х2х0,4:

Т - Телефонный
П - изолирующий слой изготовлен из ПЭТ
П - внешний полиэтиленовый слой
эп - Экран из ленты, изготовленной из алюмополимера,
Б - бронепокров, изготовленный из двух прочных стальных лент
Г - без защитной оболочки
200 - число пар
2 - жилы скручены в пары
0,4 - диаметр токопроводящей жилы

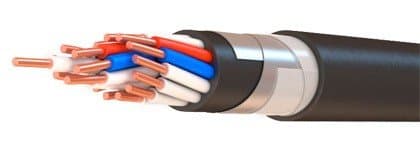

Строение кабеля ТППэпБГ 200х2х0,4:

кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из ленты, изготовленной из алюмополимера,, в полиэтиленовой оболочке, бронированный стальными лентами с противокоррозионным покрытием.
1. Проводник из медной мягкой круглой проволоки.
2. Изоляция - сплошная полиэтиленовая;
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясной изоляционный слой - ленты поливинилхлоридные.
8. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Внешний полиэтиленовый слой.
10. Защищающая оболочка типа БГ:
- подушка лента полотна нетканого;
- бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования.

Сфера использования ТППэпБГ 200х2х0,4:

Предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.
Кабели используются для монтажа в коллекторах, тоннелях, шахтах.
Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.
При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.
Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0.049 - 0.098 МПа (0.5 - 1.0 кгс/см2).

Технические характеристики кабеля ТППэпБГ 200х2х0,4:
- исполнение по климату УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также исполнение по климату ТС
- диапазон температуры функционирования…….+ 60°С до - 50°С
-относительный показатель содержания влаги в воздухе при нагреве до +35°С: 98%
- Прокладка и монтаж кабелей производится при нагреве воздуха от минус 15 до плюс 60°С
- Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил
- Допустимый радиус изгибанияния кабельных изделий: не менее 12 диаметров по броне
- нормированная (строительная) длина продукции в зависимости от номинального числа пар:
5-20 - 500 м
30-50 - 400 м
100-150 - 300 м
200-300 - 250 м
400-600 - 200 м
- гарантийный период службы кабельных изделий - 3 года
- наименьший период эксплуатации кабеля ТППэпБГ 200х2х0,4 - 20 лет.
