Кабели ТШпфПв 30х2х0,64

Обозначение маркировки кабеля ТШпфПв 30х2х0,64:

Т - Телефонный
Шп - Полиэтиленовая трехслойная пленко-пористо-пленочная изоляция (физическое вспенивание)
ф - Экран - алюмофлекс
П - внешний полиэтиленовый слой
в - С водоблокирующими элементами
30 - число пар
2 - жилы скручены в пары
0,64 - жильный диаметр

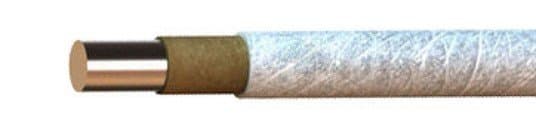

Строение кабеля ТШпфПв 30х2х0,64:

1. Проводник - изготовлен из мягкой медной проволоки
2. Изоляционный слой - изготовлен из ПЭТовая трехслойная, пленко-пористо-пленочная (физическое вспенивание)
Две изолированные жилы скручиваются в пару с согласованными шагами скрутки.
Пары скручиваются в элементарные пятипарные пучки вокруг корделя из водоблокирующей нити
3. Поясной изоляционный слой - водоблокирующие ленты
4. Экран - алюмофлекс для кабелей марок: ТШпфПв, ТШпфВ, ТШпфВнг
5. Скрученный сердечник
6. Поясной изоляционный слой - водоблокирующие ленты
7. Экран - алюмополимерная лента
8. Оболочка
- полиэтилен для кабелей марок ТШпПв, ТШпфПв;
- ПВХ пластикат для кабелей марок ТШпВ, ТШпфВ;
- ПВХ пластикат пониженной горючести для кабелей марок: ТШпВнг, ТШпфВнг

Сфера использования кабеля ТШпфПв 30х2х0,64:

Кабели предназначены для цифровых сетей широкополосного абонентского доступа при напряжении дистанционного питания до 500 В постоянного тока. Кабели обеспечивают передачу информации со скоростями до 50 Мбит/с в частотном диапазоне до 2 МГц и используются для работы с системами ADSL, ADSL2+ и VDSL при 100% уплотнении всех пар.

Для прокладки в телефонной канализации, в коллекторах шахт, по стенам зданий и подвески на воздушных линиях связи, в условиях повышенной влажности

Спецификация кабеля ТШпфПв 30х2х0,64:

функциональное напряжение, В	500
Рабочая ёмкость, нФ	50
Переходное затухание на частоте: 512 кГц, дБ 1024 кГц, дБ 2048 кГц, дБ	70 65 60
Эксплуатация при нагреве окружающей среды °С	от -50 до +50
