Кабели ТШпПв 5х2х0,5

Обозначение маркировки кабеля ТШпПв 5х2х0,5:

Т - Телефонный
Шп - Полиэтиленовая трехслойная пленко-пористо-пленочная изоляция (физическое вспенивание)
П - внешний полиэтиленовый слой
в - С водоблокирующими элементами
5 - число пар
2 - жилы скручены в пары
0,5 - диаметр токопроводящей жилы

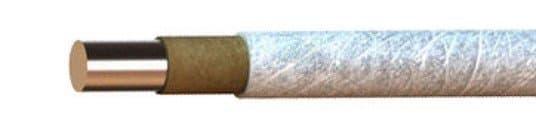

Строение кабеля ТШпПв 5х2х0,5:

1.Проводник - изготовлен из мягкой медной проволоки
2.Изоляционный слой - изготовлен из ПЭТовая трехслойная, пленко-пористо-пленочная (физическое вспенивание)
Две изолированные жилы скручиваются в пару с согласованными шагами скрутки.
Пары скручиваются в элементарные пятипарные пучки вокруг корделя из водоблокирующей нити:
3.Поясной изоляционный слой - водоблокирующие ленты
4.Скрученный сердечник
5.Поясной изоляционный слой - водоблокирующие ленты
6.Экран - алюмополимерная лента
7.Оболочка
- полиэтилен для кабелей марок ТШпПв, ТШпфПв;

Сфера использования кабеля ТШпПв 5х2х0,5:

Кабели предназначены для цифровых сетей широкополосного абонентского доступа при напряжении дистанционного питания до 500 В постоянного тока. Кабели обеспечивают передачу информации со скоростями до 50 Мбит/с в частотном диапазоне до 2 МГц и используются для работы с системами ADSL, ADSL2+ и VDSL при 100% уплотнении всех пар.
Для прокладки в телефонной канализации, в коллекторах шахт, по стенам зданий и подвески на воздушных линиях связи, в условиях повышенной влажности

Спецификация кабеля ТШпПв 5х2х0,5:

Функциональное напряжение 500 В
- Рабочая ёмкость, пересчитанная на 1 км длины 50 нФ
- Переходное затухание между цепями внутри пучка на ближнем конце
на частоте 512 кГц 70 дБ
1024 кГц 65 дБ
2048 кГц 60 дБ
- Эксплуатация при нагреве окружающей среды - 50 до +50 С
