Кабели КВН 20/75
Кабель КВН 20/75 используют для передачи напряжения между подстанциями. Это силовой высоковольтный тип провода, который изготовлен из скрученных вместе медных проволок и находящихся под полиэтиленовой защитой. В качестве защитного экрана выступает медная оплетка. Защиту от внешней среды обеспечивает толстый шланг из полиэтилена. Кабель КВН 20/75 рассчитан на номинальное напряжение 20 кВ, а эксплуатировать его можно в достаточно широком диапазоне температур от -60 до 85 градусов. В зависимости от модификации обладает волновым сопротивлением от 50 до 100 Ом.
Обозначение маркировки кабеля КВН 20/75:
К - КабельВ - Высоковольтный
Н - Некоронирующий
20 - для работы в режиме униполярных видеоимпульсов амплитудой до 20 кВ
75 - напряжение постоянного тока, кВ

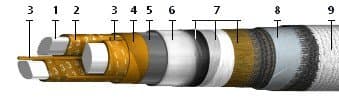

Строение кабеля КВН 20/75:
Кабель высоковольтный некоронирующий;Провод состоит из одной изолированной жилы, скрученной из медных мягких проволок
Условия эксплуатации кабеля КВН 20/75:
Температура окружающего воздуха от минус 60 до 85°С.Максимальная рабочая температура для кабеля КВН 20/75 - 85°С
Пониженное атмосферное рабочее давление до 0,67·103 Па (5 мм рт.ст.).
Относительный показатель содержания влаги в воздухе до 98% при нагреве до 35°С.
Кабель устойчив к воздействию: синусоидальной вибрации, механического удара многократного и одиночного действия, линейного ускорения, акустического шума.
В процессе эксплуатации кабелей не допускается:
Прикладывать к кабелям продольные механические усилия.
Производить монтаж при температурах ниже минус 10 и выше 30°С.
Производить технологические операции с нагревом выше 65°С до окончания монтажа.
Изгибать кабели при монтаже в направлении, противоположном естественному изгибу.
Допустимый радиус изгибанияния кабельных изделий - от 20 диаметров по наружной оболочке кабельного изделия кабеля.
Кабели изготовляются в климатическом исполнении В в соответствии с ГОСТ 15150-69.
Кабели соответствуют требованиям ТУ 16-505.577-74.
Технические характеристики кабеля КВН 20/75
наименьший период наработки, ч: кабелей марки КВН: при нагреве 85°С - 3000
при нагреве 70°С и напряжении на 10% ниже номинального - 3500
при нагреве 50°С и напряжении на 25% ниже номинального - 4000
кабелей марки КВНС: при нагреве 70°С - 5000
при нагреве 50°С и напряжении на 25% ниже номинального - 6000
Минимальный срок сохраняемости, лет - 15
наименьший период эксплуатации кабеля КВН 20/75 - 15 лет
Значение 95-процентного ресурса, ч: кабелей марки КВНС - 10 000
кабелей марки КВН: при нагреве 85°С - 4000
при нагреве 70°С и напряжении на 10% ниже номинального - 5000
при нагреве 50°С и напряжении на 25% ниже номинального - 10 000
Исполнение
изолированный
В компании Telmark вы можете приобрести Кабель КВН 20/75 по выгодной цене с доставкой в город Волгоград. Персональный менеджер проконсультирует по всем характеристикам, а также подберет замену или предложит аналоги. В наличии 296м кабеля.
Индивидуальные скидки для оптовых покупателей. Удобная оплата: наличными в офисе компании Telmark или безналичный расчет. Частичная предоплата и рассрочка обговариваются отдельно с каждым клиентом.
Сделаем ваши покупки выгодными и комфортными. Закажите Кабель КВН 20/75 онлайн или позвоните нам по номеру телефона 8 800 600 40 91.
